FM受信用プリアンプの調整

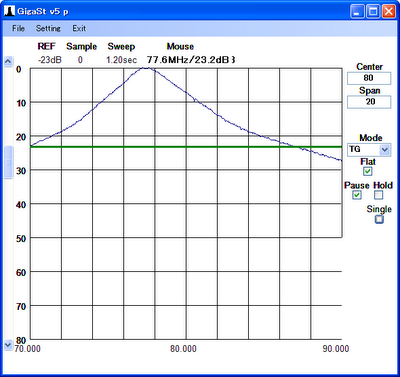

先日修理した、FM受信用プリアンプの周波数特性を測定してみました。

緑のラインが 0dB になっていますので、ピークで 23dB ほどのゲインになっているようです。


最大ゲインをKiss-FM KOBEの姫路中継局77.6MHzに合わせて調整しました。

地域のコミュニティFM局も、この付近の周波数帯で受信できているので好都合です。

放送を受信したところ、先日チューナーのレベルメーターを見ながら調整した場合と、ほとんど変化はありませんでした 。 ノイズも一緒に増幅されますので、やはりTVアンテナからの分配では、このあたりが限界のようです。
